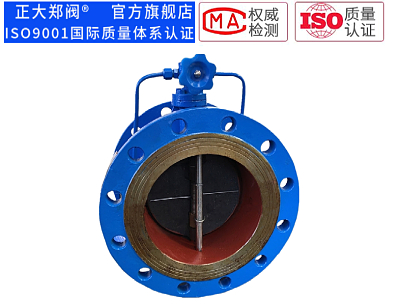

H76X/79X對夾蝶式止回閥基本尺寸表
| 規格 | ￠1 | ￠2 | ￠3 | L | H | 重量 | |
| 毫米mm | 英寸inch | ||||||
| 65 | 2.5 | 125 | 55 | 80 | 58 | ～ | 4 |
| 80 | 3 | 140 | 70 | 95 | 70 | ～ | 8 |
| 100 | 4 | 160 | 80 | 110 | 85 | 10 | 15 |
| 125 | 5 | 190 | 104 | 135 | 95 | 12 | 19 |
| 150 | 6 | 212 | 130 | 160 | 100 | 24 | 23 |
| 200 | 8 | 266 | 160 | 216 | 150 | 30 | 30 |
| 250 | 1O | 322 | 214 | 266 | 152 | 52 | 4I |
| 300 | 12 | 370 | 252 | 310 | 160 | 74 | 51 |
| 350 | 14 | 430 | 302 | 360 | 180 | 77 | 67 |
| 400 | 16 | 484 | 346 | 408 | 185 | 100 | 95 |
| 450 | 18 | 534 | 396 | 460 | 225 | 100 | 124 |
| 500 | 20 | 588 | 448 | 510 | 250 | 105 | 155 |
| 600 | 24 | 688 | 548 | 610 | 285 | 128 | 210 |
| 700 | 28 | 806 | 644 | 710 | 310 | 155 | 312 |
| 800 | 32 | 910 | 711 | 810 | 340 | 185 | 453 |
|
注：H為閥板開啟時超越閥體寬度。
表中配用管道法蘭符合GB/T9115.1-2000標準。 安裝臥管道A 向上垂直左右偏差不得超過3°，安裝立管道不受角度限制。 |
|||||||
